T5钻攻机

T5钻攻机,是为3C行业而打造的高速钻攻机,高速、高效、高精、可靠是其主要特点。


产品优势:


特种主轴,轴承刚性高;

主轴20000/24000/rpm,21T刀库;

加宽鞍座,人字形立柱稳固厚重;

主机重达3.3吨、高于同行50%以上;

自主T80系统,安全保障,控制5轴以上不受限。



换刀机构经过百万次运转测试,符合可靠度要求;

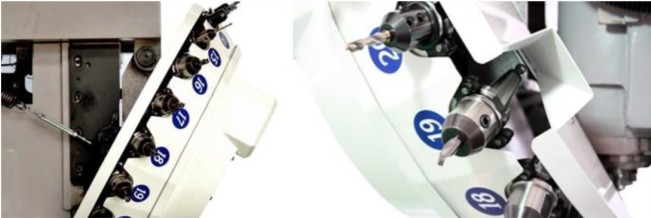

21T刀库,21伺服夹臂式换刀,换刀时间可达1.2秒(临近刀);

凸输驱动之刀库能确保高精度旋转,使用重型刀具时亦能平稳运转。


技术参数

项目单位T5T6T7
工作台尺寸mm650*400750*420850*400
最大负荷kg250250250
三轴行程mm500*400*300600*400*300750*450*500
主轴规格
BT30BT30BT30
主轴最高转速rpm20000/2400020000/2400020000/24000
三轴快速移动(最高)m/min56/56/4848/48/4848/48/48
定位精度mm±0.005/300±0.005/300±0.005/300
重复定位精度mm±0.003±0.003±0.003
系统
T80/西门子/三菱/FANUC
刀库数量
21(夹臂式)伺服21(夹臂式)伺服21(夹臂式)伺服
占地面积(长x宽x高)mm1600*2300*21001600*2300*21001800*2500*2300
整机重量(约)kg250026003100
